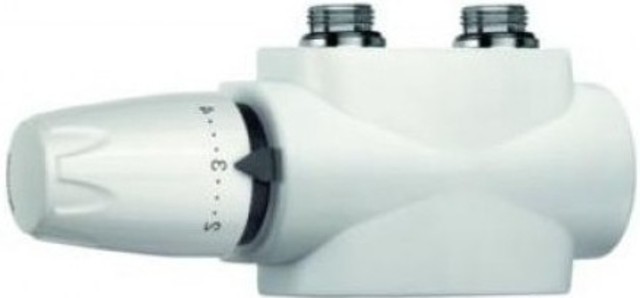

Armatura připojovací rohová bílá pro koupelnové žebříky

Popis zboží

Popis
Armatura HM je speciálně vyvinuta pro připojení deskových otopných těles RADIK P LAN (LINE) VERTIKAL - M, tj.otopného tělesa bez ventilu se spodním připojením s roztečí
50 mm. S výhodou ji lze také použít pro všechna další otopná tělesa KORALUX a KORATHERM se stejným způsobem připojení na otopnou soustavu.
Jedná se o integrovanou armaturu tj. v těle armatury je integrovánventil a regulační uzavírací šroubení a lze tedy odpojit otopné těleso od otopné soustavy bez přerušení provozu.
Armatura umožňuje přednastavení průtoku otopným tělesem jeho uzavření na vstupu i výstupu a díky termostatické hlavici regulaci tepelného výkonu otopného tělesa v závislosti na
teplotě ve vytápěné místnosti. Stupeň přednastavení je dán počtem otáček kuželky regulačního šroubení z polohy „uzavřeno“. Přednastavení regulačního stupně je reprodukovatelné tj. při uzavření průtoku a následném otevření nedojde ke změně v nastavení regulačního stupně.


Součástí dodávky připojovací armatury HM je:
• integrovaná armatura v rohovém provedení
• termostatická hlavice v barvě bílá
• 2 ks redukce G 1/2" na G 3/4" s těsnícím „O“ kroužkem
• 2 ks plochého těsnění z EPDM pryže
+ krytka bílá


Použití
Armatura je určena pro dvoutrubkové otopné soustavy s nuceným oběhem. Lze ji použít u následujícího sortimentu otopných těles společnosti KORADO:
Produktová řada Model otopného tělesa
RADIK
RADIK PLAN VERTIKAL - M
RADIK LINE VERTIKAL - M
KORALUX LINEAR MAX - M
KORALUX LINEAR COMFORT - M
KORALUX LINEAR CLASSIC - M
KORALUX LINEAR EXCLUSIVE - M
KORALUX RONDO MAX - M
KORALUX RONDO COMFORT - M
KORALUX RONDO CLASSIC - M
KORALUX RONDO EXCLUSIVE - M
KORATHERM HORIZONTAL - M
KORATHERM VERTIKAL - M

Upozornění:
Při použití stojánkových konzol Z-U580, Z-U581 u modelu
KORATHERM HORIZONTAL - M lze použít připojovací
armaturu HM od délky L = 700 mm.

Způsob připojení
Připojení na otopnou soustavu je vnějším závitem G 3/4" a lze využít svěrná spojení pro měděné, plastové, přesné ocelové nebo vícevrstvé trubky.
Připojení armatury k otopnému tělesu je pomocí samotěsnící dvojité vsuvky (redukce) G 1/2" na G 3/4", která je součástí dodávky.
Ventil armatury je opatřen vnějším připojovacím závitem M 30 x 1,5 pro montáž termostatické hlavice, která je součástí dodávky připojovací armatury HM.
